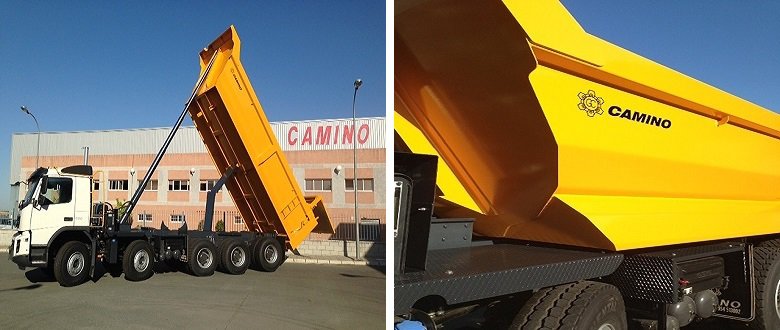

DUMPER Sobre camión 10x4

CAJA DE VOLQUETE

• Capacidad de la caja de volquete 23 m³.
• Longitud piso de caja 6.635 mm para camiones de 4.300 mm distancia entre ejes.
• Caja Modelo Monocasco de geometría poligonal y plegada que facilita la descarga del material.

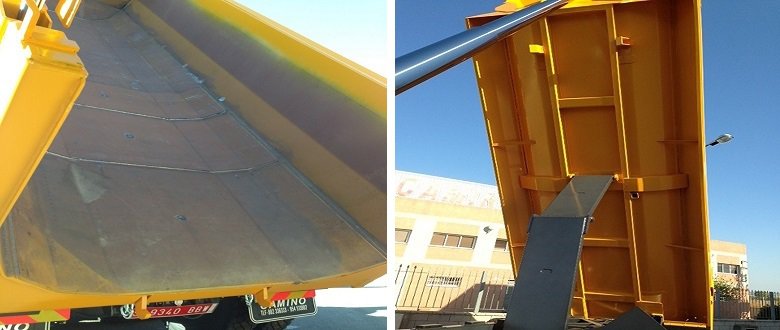

• Suelo fabricado en una sola pieza en acero HARDOX- 450    de 10 mm de espesor.
• Laterales, frontal y portalón en acero HARDOX- 450  de 8 mm de espesor.
• Perfil lateral superior de la caja fabricada en acero de alto limite elástico.
• Refuerzos interiores en zona superior de unión frontal – largueros laterales.
• Chaflán interior  en acero HARDOX- 450 en la unión entre frontal y piso de la caja para evitar acumulaciones de material. ⁽¹⁾
• Refuerzosinferiores de la caja volquete mediante perfiles longitudinales de asiento y travesaños fabricados en acero de alto límite elástico.
• Marco trasero de caja con sección suficiente  conformando una sola pieza con el giro del volquete.
• Portalón con apertura hidráulica mediante cilindros cromados y   mayor longitud de biela.
• Costilla central de refuerzo en ambos laterales del volquete.

SOBREBASTIDOR Y TIJERA CENTRAL

• Falso bastidor atornillado al chasis del camión.

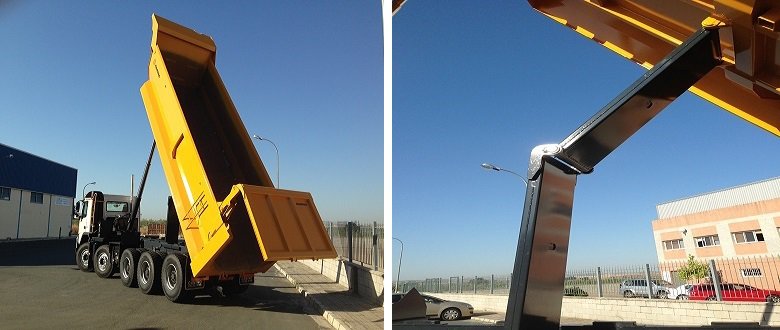

• Estabilizador tipo tijera articulada (monoblock) fabricada en acero de alto límite elástico.
• Travesaños rigilizadores de sobrebastidor
• Bulón de giro trasero de 90 mm de diámetro soldado al sobrebastidor, con casquillos
• Interiores de bronce y retenes de estanquiedad .
• Soportes de giro de caja basculante desmontables con máxima anchura de giro para una mayor estabilidad en la basculación.
• Puntal de seguridad para operaciones de mantenimiento.

ACCESORIOS

• Tacos de goma para apoyo de la caja.

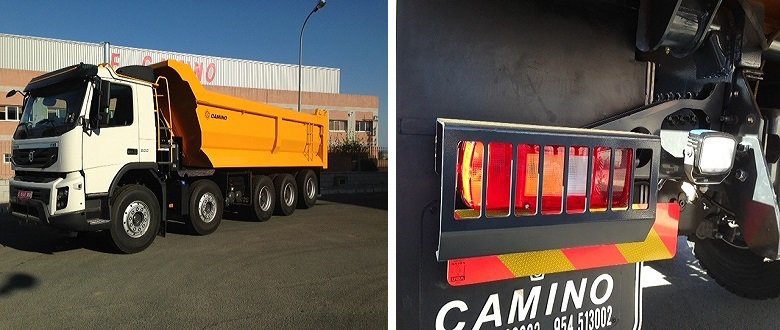

• Sistema antiproyección de faldillas.
• Guardabarros  a todo el largo de la caja volquete para proteger el bastidor.
• Escalera lateral de acceso al interior de la caja.
• No se incluye el antiempotramiento trasero.
• No incorpora soporte de neumático de repuesto.



ACABADO SUPERFICIAL

• Todos los elementos metalicos de la carrocería (sobrebastidor y caja)  reciben un tratamiento de granallado, Imprimación epoxi fosfato de Zinc y terminación con esmalte Poliuretano, dos componentes.
